第五章分数阶差分特征（上）

这一节分为上下两个部分，内容较多，喜欢看的仔细阅读一下，干货！
这一篇看完你会知道：
机器学习在金融领域为啥 fail
什么是金融数据的Stationarity并如何判断

1. Motivation

由于套利对于市场的强大推进，金融序列展现出了异常低的信噪比，那么什么是信噪比呢？

这还是要回归到机器学习到底能不能在金融领域有效应用的问题（当然，整本书都在讨论这个问题！）

为什么机器学习在很多领域，比如图像识别、语音识别、自然语言处理等等方面，机器学习或者深度学习算法都能有很好的效果，但是这么多年了，机器学习在金融领域的有效应用还没有完全挖掘出来。

机器学习在很多领域似乎很强大，可以识别猫狗、驾驶汽车，甚至在大赛上完虐人类玩家，那么在选股等金融方面的任务中，似乎也应大展拳脚才对啊！但这并没有得到研究的支持，至少现在无。。。。

到底有何不同？

Small Data

资产管理的一个核心问题，回报预测，就是典型的一个小数据问题，都说金融大数据，比如 tick 数据几个 T，bar 也能达到几个 G（不明白tick/bar的看前面的文章），但是这跟工业界数据没法比，况且，就从一个简单的回归问题的公式来看：

y_t = \sum_{i=1}^{N}\beta_ix_{i,t-1}, ~~~ t = 1,\cdots,T

左边假设就是要预测的回报，右边就是参数加变量的组合，对于金融数据，我们不是最在乎 N 的大小，而往往更在乎有效的 t 的数量，也就是 T 一定要大一些，数据应该又肥又长才行。不然模型复杂度一上去，样本外测试会让你亏得妈都不认识。

Low Signal-to-noise ratio（低信噪比）

信噪比，它总结了系统中存在多少是可以预测的，那么就以识别猫狗为例，用个不要太复杂的 ResNet 训练个 10 个 epoch 成功率基本达到了 100%，高成功率就意味着这是个高信噪比环境。信号（猫的图像）控制着照片中的噪声源（模糊程度和背景等）。机器学习在这方面就很牛逼。

但对于回报预测，信噪比就不能说是弱了，是弱的一批，这就说名这个一系统本身就充满着随机不确定性，那么具体为啥？

金融市场嘈杂，哪怕最好的投资组合，在一个月甚至一天的波动也许会因为意想不到的信息而疯狂波动。

还有就是我们本身就预测金融市场的信噪比就很低，并一直保持在较低的水平上，随着某些交易者掌握了一些可靠的预测未来价格上涨信息，他们定会交易，知道这种信息不断被市场消磨，把价格推上去，使得价格达到信息所预测的水平，那么其他投资者只被留下极小的可预测性，所以预测性已被定价了，唯一能推动市场的是未预料到的消息或冲击。

还是回到回报预测（return prediction）这个问题，回报的计算方式就有待考究，传统的收益率计算：

r = \frac{p_t}{p_0} -1

整数阶差分移除了信号（return）的记忆性（memory），价格序列有记忆性，因为每个值都依赖于之前很长的历史序列。然而，整数阶差分会抹掉记忆，在一个有限的window不断沿着时间轴往下过滤，之前的信息就被遗忘了，所以我们要在数据转换上下点功夫，因为我们不想舍弃整数阶差分的稳定性特征（stationary transformation），但又不想丢失太多之前的记忆（memory）。

So, we are trapped in the stationary vs. memory dilemma.

2. Stationarity

简单来说，stationarity 就是随着时间推移，序列的均值方差不随时间改变的性质。所以对于研究者来说，他们希望序列能有个稳定的变化，那么这种变化能够通过历史数据以及模型来去学习所谓的 alpha，并且他们认为这种变化能够随着时间一直研究下去，从而挣钱。But, that is a wishful assumption to expect they will persist over time!

但是 alpha 会反噬！alpha约牛逼，越有可能被其他人copy，所以世上便不存在alpha了，因此，每个预测的变化趋势或者说是 pattern 都是短暂的。

还是回到 stationary 这里来，这个性质对于经济学家来说相当重要，所以过去几十年来，似乎在进行建模之前，都先要把数据做一些平稳性处理。

但是单单从一个有限的样本路径来看，是不可能检验序列是否平稳的！

Draw of a time series on a uniform grid of 1000 times between t=0 and t=1.

单看上面这个图，很明显不满足 stationary 的情况，因为序列的均值方差都随着时间在变化，可以用 ADF test 去检验一下。

得到:


1
ADF Statistic: 4.264155
2
p-Value: 1.000000
3
Critical Values:
4
    1%: -3.4370
5
    5%: -2.8645
6
    10%: -2.5683

ADF 检验 p 值过大，明显不能拒绝原假设，也就是说明序列是不平稳的。

但是，如果我现在告诉你上面的图是来自于一个高斯分布（mean 为 100）且自协方差方程满足：

Cov(y_u,y_v) = 100 \exp \Bigg(-\frac{1}{2} \Big(\frac{u-v}{5} \Big)^2 \Bigg) +\frac{1}{25} \mathbb{1}(u==v)

那么肯定认为这一定是个平稳性序列，因为均值和自协方差都是不随时间变化的。

1_sc0JutbyXoFdDvJ5ZSP3gg

这是把时间维度扩大所得图像。

再用 ADF test 检验一下得到：


xxxxxxxxxx
6
1
ADF Statistic: -4.2702
2
p-Value: 0.0005
3
Critical Values:
4
    1%: -3.4440
5
    5%: -2.8676
6
    10%: -2.5700

很明显拒绝了原假设，所以说明序列是平稳的，并且置信度很高，p值达到了 0.05%。

可以看出，第一个图中包含了足够多的样本数量，也就是样本容量虽然够大，但是时间跨度却不够，也间接说明金融数据的 small data 问题，所以很明显，没有其他的假设的情况下，不可能从一个有限的时间跨度来判定序列是否稳定。

第五章分数阶差分特征（中）

这一篇看完你会知道：
什么是平稳性（stationary）和差分（differencing）
分数阶差分的方法具体是什么（emmm理论推导）

1. Stationary & Differencing

说到整数差分，或者与 differentiation 相关的，你肯定首先想到时间序列里面学到的 ARIMA，那么为啥要差分之前那篇文章说的很清楚了，就是要让序列变得 Stationarity，但是过度的差分又会使模型丢失 memory，从而丧失一大部分预测能力，所以我们才想办法看看能不能做一个权衡，搞个分数差分出来。

ok, just a little review.

不过，那么一个序列是完全平稳的话，就完全没有预测的必要了，因为模型的参数不会随着时间改变，现在是啥以后还是啥，那还预测个啥，图像来说就基本是平的。

那么，你是否有信心能够分辨出下面这几个图哪些是 stationary 的呢？

季节性（seasonality）排除了系列 (d)、(h) 和 (i)。趋势性（trend）排除了系列 (a)、(c)、(e)、(f) 和 (i)，只剩下 (b) 和 (g) 是平稳序列。

可以发现，(b)就是(a)的差分，从而序列变得平稳了，那么差分就是连续观测值的差值，就这么简单。

Differencing can help stabilise the mean of a time series by removing changes in the level of a time series, and therefore eliminating (or reducing) trend and seasonality.

The ACF of the Google stock price (left) and of the daily changes in Google stock price (right).

学过 R 的朋友，应该知道 ACF 那个图哈，就是 auto-correlation function，它是关于不同的延滞值而画出的序列自相关系数，自相关就是自己跟自己的相关系数，那有人说了，那不等于1么？是的，但是在时间序列中，不同时间下的同一序列的自相关系数是不一样的，这里不再展开了。

2. Backshift Operator

$B$ $B$ $k$ $B^kX_t = X_{t-k}$ $X_t$ 是特征所形成的向量。

$(1-B)^2 = 1-2B+B^2$ $BX_t = X_{t-1},B^2X_t = X_{t-2}$ ，所以

\begin{aligned} (1-B)^2X_t &= X_t - 2BX_t + B^2X_t \\ &= X_t-2X_{t-1}+X_{t-2} \end{aligned}

根据二项式展开公式，我们有

(x+y)^n = \sum_{k=0}^{n} C_n^kx^ky^{n-k} = \sum_{k=0}^{n} C_n^kx^{x-k}y^{k}

$d$ ，我们有

(1+x)^d = \sum_{k=0}^\infty C_k^dx^k

同理可推导

\begin{aligned} (1-B)^d &= \sum_{k=0}^\infty C_k^d(-B)^k \\ &= \sum_{k=0}^\infty \frac{\prod_{i=1}^{k-1}(d-i)}{k!}(-B)^k \\ &= \sum_{k=0}^\infty (-B)^k \prod_{i=0}^{k-1}\frac{d-i}{k-i} \\ &= 1 - dB + \frac{d(d-1)}{2!}B^2 + \cdots \end{aligned}

3. Weighting Estimation

$X_t$ $\omega$ 来表示

X_t = \sum_{k=0}^\infty \omega_kX_{t-k}

$\omega$ $B$ 的单项式的系数

\omega = \Bigg \{1, -d, \frac{d(d-1)}{2!}, -\frac{d(d-1)(d-2)}{3!},\cdots,(-1)^k \prod_{i=0}^{k-1} \frac{d-i}{k!},\cdots \Bigg \} \tag{1}

$X$ 为

X = \{X_t, X_{t-1},\cdots,X_{t-k},\cdots \}

权重关于k的变化曲线，按不同的d进行分类

可以看到 (1) 中，如果 d 是一个正整数，那么第三项之后就全变成 0 了，因此隐藏在第三项之后的memory就被清除了。

$k$ $\omega$ 的变化是由规律的

\omega_k = -\omega_{k-1}\frac{d-k+1}{k}

可以发现，

$d$ $\omega_0 = 1$ ，其他都是 0。
$d$ $\omega_0=1,\omega_1=-1$ ，其他都是 0。
$d$ $k$ $\omega_k$ 都从一个负数逐渐趋于0。

$1\leq d \leq 2$ 的情况：

此时d在1和2之间

$k$ 的增加，最后都收敛到 0 了！

下面是上面曲线的代码，有兴趣可以看一下，有详细的备注！


x
1
import matplotlib.pyplot as plt
2
import pandas as pd
3
4
# 计算权重 omega
5
def getWeights(d,size):
6
# thres>0 drops insignificant weights
7
    w=[1.]
8
    for k in range(1,size):
9
        w_=-w[-1]/k*(d-k+1)
10
        w.append(w_)
11
    w=np.array(w[::-1]).reshape(-1,1)
12
    # 倒序排序并且reshape成一列
13
    return w
14
15
# 画图
16
def plotWeights(dRange,nPlots,size):
17
    # 思路：
18
    # 对每个d求其对应size的weight
19
    # 然后根据index来outer join到一起
20
    w=pd.DataFrame()
21
    for d in np.linspace(dRange[0],dRange[1],nPlots):
22
        d = round(d,1)
23
        w_=getWeights(d,size=size)
24
        w_=pd.DataFrame(w_,index=range(w_.shape[0])[::-1],columns=[d])
25
        w=w.join(w_,how='outer')
26
    ax=w.plot(figsize = [12,8])
27
    ax.legend(loc='upper left')
28
    return
29
30
plotWeights(dRange=[0,1],nPlots=11,size=6)
31
plotWeights(dRange=[1,2],nPlots=11,size=6)
32
33
# have a try!

4. Iterative Convergence

$d$ $k$ 增大继续收敛么？

没错！

\omega_k = -\omega_{k-1}\frac{d-k+1}{k}

$k>d$ $|\frac{\omega_k}{\omega_{k-1}}| = |\frac{d-k+1}{k}|<1$ $w_{k-1} \neq 0$ 。从而，权重就会逐渐地趋近 0。

Inkedimage-20210626140249221_LI

总结起来就是：

当 ~d ~的整数部分是偶数时，~\lim_{k \rightarrow\infty} \omega_k = 0^- （左收敛至0） \\ 当~ d ~的整数部分是奇数时，~\lim_{k \rightarrow\infty} \omega_k = 0^+（右收敛至0）

那么，这一期就讲到这里，你应该了解下面几点：

什么是 stationary 和 differencing
什么是 backshift operator
理解分数阶差分是如何避免整数阶差分而导致的memory loss
$d$ 所带来的不同特征

前两周参加公司合唱比赛，丢了半条命，最近身体欠佳所以更新迟了，不过会继续努力的！BTW，我准备开通一个 video channel！但是还在准备中，重点放在本科数学狗留美攻略，以及中英文的数统知识以及机器学习等方面的对照讲解，emmm，反正还在准备中，到时候请大家多多支持啦！

OK，希望这期内容对大家有帮助，下期再见！

第五章分数阶差分特征（下）

这一篇看完你会知道：
分数阶差分的两个替代方法（Expanding window和FFD）
分数阶差分的适用场景以及代码实战！

现在，要介绍两个分数阶差分的替代方法

传统的 expanding window 方法
新的 fixed-width window fracdiff (FFD)

1. Expanding Window

那么首先来说一下，什么是 Expanding Window 呢？接触过 ARIMA 处理过时间序列的人应该了解 Rolling Window 是什么，那么我们就简单对他们做一下解释并对比他们的不同。

just a window

窗户，大家都很熟悉了，上面这个图就是个普通到不能再普通的窗户了，简而言之，窗户的大小决定了我们能透过窗户看到的视野范围的大小。所以对于数据来说也一样，一个移动的窗户可以帮助我们研究数据的一部分。

(1) Rolling Windows

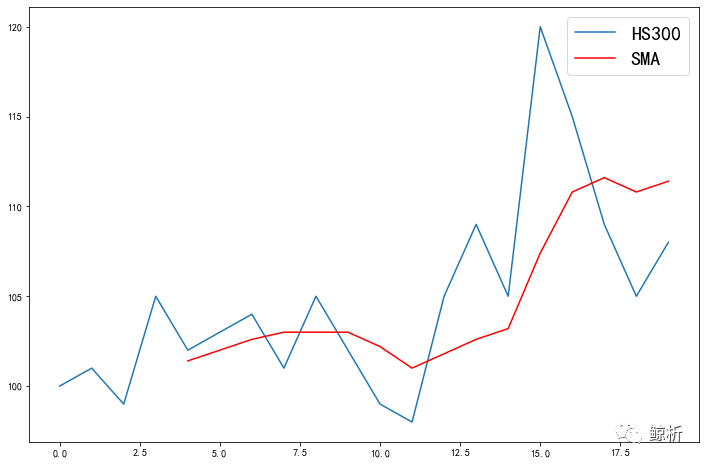

假设，我们想知道每一天的之前5天的股票平均价格，那么我们应该使用 rolling windows，随着窗口的移动，我们在每次移动过程中都可以计算出窗口数据的均值，最终形成了一条曲线，如下图。


xxxxxxxxxx
11
1
plt.figure(figsize = [12,8])
2
data = [100,101,99,105,102,103,104,101,105,102,99,98,105,109,105,120,115,109,105,108]
3
#Create pandas DataFrame from list
4
df = pd.DataFrame(data,columns=['close'])
5
#Calculate a 5 period simple moving average
6
sma5 = df['close'].rolling(window=5).mean()
7
#Plot
8
plt.plot(df['close'],label='HS300')
9
plt.plot(sma5,label='SMA',color='red')
10
plt.legend(prop = {'size':20})
11
plt.show()

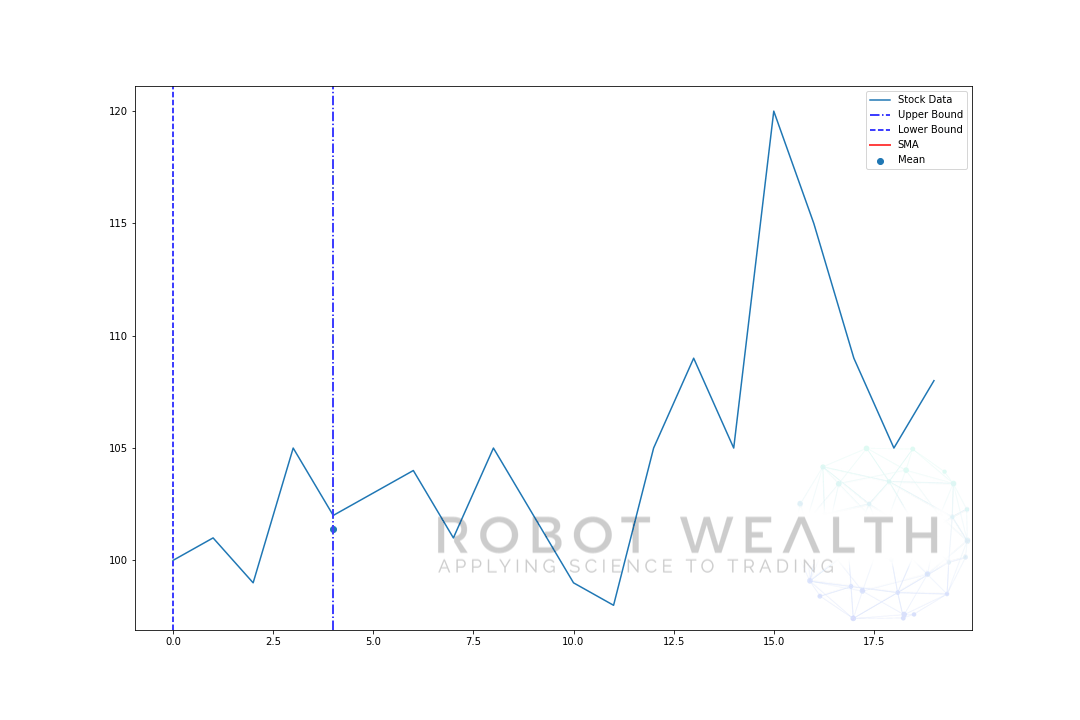

随着 rolling window 不断前进，形成的动图如下：

(2) Expanding Windows

Expanding Windows 则是固定了一个 starting point，然后随着数据的加入，窗口的 size 越来越大。

就像下面这样！


xxxxxxxxxx
15
1
plt.figure(figsize = [12,8])
2
#Random stock prices
3
data = [100,101,99,105,102,103,104,101,105,102,99,98,105,109,105,120,115,109,105,108]
4
#Create pandas DataFrame from list
5
df = pd.DataFrame(data,columns=['close'])
6
#Calculate expanding window mean
7
expanding_mean = df.expanding(min_periods=1).mean()
8
#Calculate full sample mean for reference
9
full_sample_mean = df['close'].mean()
10
#Plot
11
plt.plot(df['close'],label='HS300')
12
plt.plot(expanding_mean,label='Expanding Mean',color='red')
13
plt.axhline(full_sample_mean,label='Full Sample Mean',linestyle='--',color='red')
14
plt.legend(prop = {'size':20})
15
plt.show()

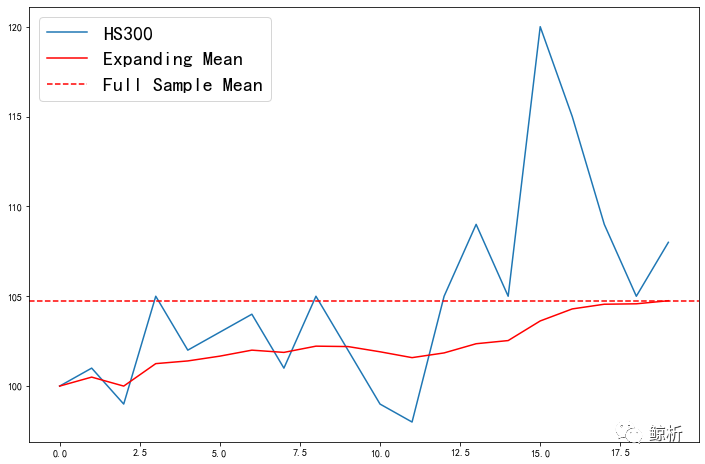

随着 window size不断增大，形成的动图如下：

总结一下：

“在这一点，之前的 n 个值的平均值是多少”

用 rolling window

“在这一点，之前所有可获取的数据的平均值是多少”

用 expanding window

下面两个图分别表示沪深300（HS300）的收盘价的分数差分情况，第一个的参数为，第二个为。

d = 0.4, tau = 1

d = 0.4, tau = 0.01

可看到当不变时，确实我们把 tolerance 降低之后，前边的数据被 drop 掉更多了！而且序列也在保持跟蓝色曲线走势的同时，兼顾了平稳性！（代码我放在下面）


68
1
import pandas as pd
2
import numpy as np
3
import matplotlib.pyplot as plt
4
import seaborn as sns
5
%matplotlib inline
6
7
# (1) 定义 fractional differencing function
8
def fracDiff(series,d,thres=.01):
9
    '''
10
    Increasing width window, with treatment of NaNs
11
    Note 1: For thres=1, nothing is skipped.
12
    Note 2: d can be any positive fractional, not necessarily bounded [0,1].
13
    '''
14
    #1) Compute weights for the longest series
15
    w=getWeights(d,series.shape[0])
16
    #2) Determine initial calcs to be skipped based on weight-loss threshold
17
    w_=np.cumsum(abs(w))
18
    w_/=w_[-1]
19
    skip=w_[w_>thres].shape[0]
20
    #3) Apply weights to values
21
    df={}
22
    for name in series.columns:
23
        seriesF,df_=series[[name]].fillna(method='ffill').dropna(),pd.Series(dtype = 'float64', index = np.arange(series.shape[0]))
24
        #print(seriesF)
25
        for iloc in range(skip,seriesF.shape[0]):
26
            #print(iloc)
27
            loc=seriesF.index[iloc]
28
            #print(loc)
29
            #if not np.isfinite(series.loc[loc,name]):continue # exclude NAs
30
            #print(np.dot(w[-(iloc+1):,:].T,seriesF.loc[:loc])[0][0])
31
            df_[loc]=np.dot(w[-(iloc+1):,:].T,seriesF.loc[:loc])[0,0]
32
            #print(df_)
33
        df[name]=df_.copy(deep=True)
34
    df=pd.concat(df,axis=1)
35
    return df
36
37
# 获取沪深300数据
38
import tushare as ts
39
df = ts.get_k_data('hs300',start = '2016-01-01')
40
raw_df = df[['open','close','high','low']]
41
new_df = fracDiff(series = raw_df, d = 0.4, thres = 0.01)
42
43
# (2) 画图
44
def plotExpandingWindow(raw_df,new_df,column = 'close'):
45
    plt.rcParams['font.sans-serif']=['SimHei'] #用来正常显示中文标签
46
    x = np.arange(raw_df.shape[0])
47
    y1 = raw_df[column]
48
    y2 = new_df[column]
49
50
    fig = plt.figure(figsize = [40,20])
51
52
    ax1 = fig.add_subplot(111)
53
    ax1.plot(x, y1,linewidth = 6)
54
    ax1.set_ylabel(column+" price for HS300 BEFORE expanding window differencing",size = 35, color = 'b')
55
    ax1.set_title("HS300使用Expanding Window前后对比图"+"",size = 40)
56
    ax1.set_title("{0} {1}".format("HS300使用Expanding Window前后对比图 ==>", column.upper()),size = 60)
57

58

59
    ax2 = ax1.twinx()  # this is the important function
60
    ax2.plot(x, y2, '#C70039',alpha=0.6)
61
    ax2.set_ylabel(column+" price for HS300 AFTER expanding window differencing",size = 35, color = 'r')
62
63
    plt.show()
64
    return
65

66
# 画出 open close high low 四种对比图
67
for col in raw_df.columns:
68
    plotExpandingWindow(raw_df,new_df,column = col)

2. Fixed-Width Window Fracdiff

那么之前介绍了 Expanding Window 的方法，现在再介绍一个基于 Rolling Window 的方法，也就是固定 window size，同理我们认为如果落到了一个给定区间，也就是小于一个阈值。

这种方法的好处在于可以避免 expanding window 所带来的累积驱动效应而导致的 negative drift，也就是由于累积动量产生的定向偏移。

对上面的代码加以改进，我们可以得到：


xxxxxxxxxx
60
1
def get_weight_ffd(d, thres, lim = len(series)):
2
    w, k = [1.], 1
3
    ctr = 0
4
    while True:
5
        w_ = -w[-1] / k * (d - k + 1)
6
        if abs(w_) < thres:
7
            break
8
        w.append(w_)
9
        k += 1
10
        ctr += 1
11
        if ctr == lim - 1:
12
            break
13
    w = np.array(w[::-1]).reshape(-1, 1)
14
    return w
15
16
def fracDiff_FFD(series,d,thres=1e-5):
17
    '''
18
    Constant width window (new solution)
19
    Note 1: thres determines the cut-off weight for the window
20
    Note 2: d can be any positive fractional, not necessarily bounded [0,1].
21
    '''
22
    #1) Compute weights for the longest series
23
    w=get_weight_ffd(d,thres)
24
    width=len(w)-1
25
    #2) Apply weights to values
26
    df={}
27
    for name in series.columns:
28
        seriesF,df_=series[[name]].fillna(method='ffill').dropna(),pd.Series()
29
        for iloc1 in range(width,seriesF.shape[0]):
30
            loc0,loc1=seriesF.index[iloc1-width],seriesF.index[iloc1]
31
            if not np.isfinite(series.loc[loc1,name]):continue # exclude NAs
32
            df_[loc1]=np.dot(w.T,seriesF.loc[loc0:loc1])[0,0]
33
        df[name]=df_.copy(deep=True)
34
    df=pd.concat(df,axis=1)
35
    return df
36

37
def plotExpandingWindow_FFD(raw_df,new_df,column = 'close'):
38
    plt.rcParams['font.sans-serif']=['SimHei'] #用来正常显示中文标签
39
    x = np.arange(raw_df.shape[0])
40
    y1 = raw_df[column]
41
    y2 = new_df[column]
42
43
    fig = plt.figure(figsize = [40,20])
44
45
    ax1 = fig.add_subplot(111)
46
    ax1.plot(x, y1,linewidth = 6)
47
    ax1.set_ylabel(column+" price for HS300 BEFORE FFD differencing",size = 35, color = 'b')
48
    ax1.set_title("HS300使用FFD前后对比图"+"",size = 40)
49
    ax1.set_title("{0} {1}".format("HS300使用FFD前后对比图 ==>", column.upper()),size = 60)
50

51

52
    ax2 = ax1.twinx()  # this is the important function
53
    ax2.plot(x, y2, '#C70039',alpha=0.6)
54
    ax2.set_ylabel(column+" price for HS300 AFTER FFD differencing",size = 35, color = 'r')
55
56
    plt.show()
57
    return
58

59
for col in raw_df.columns:
60
    plotExpandingWindow_FFD(raw_df,new_df,column = col)

可以明显看出来，平稳化后的序列比 Expanding Window 的序列要短一些，但是更加平稳了！**

那么这时候，我们自然想着是否能在最大化去保存 memory 的同时，能否也尽量保证序列的平稳性。

FFD 中的主要影响参数是，那么我们可以根据不同的来测试序列的平稳度，并画出曲线。这个可以说是我们需要移除多少 memory 才能保证序列的 stationary 的变量，当原始序列是很不平稳的时候，我们初步应该选择。

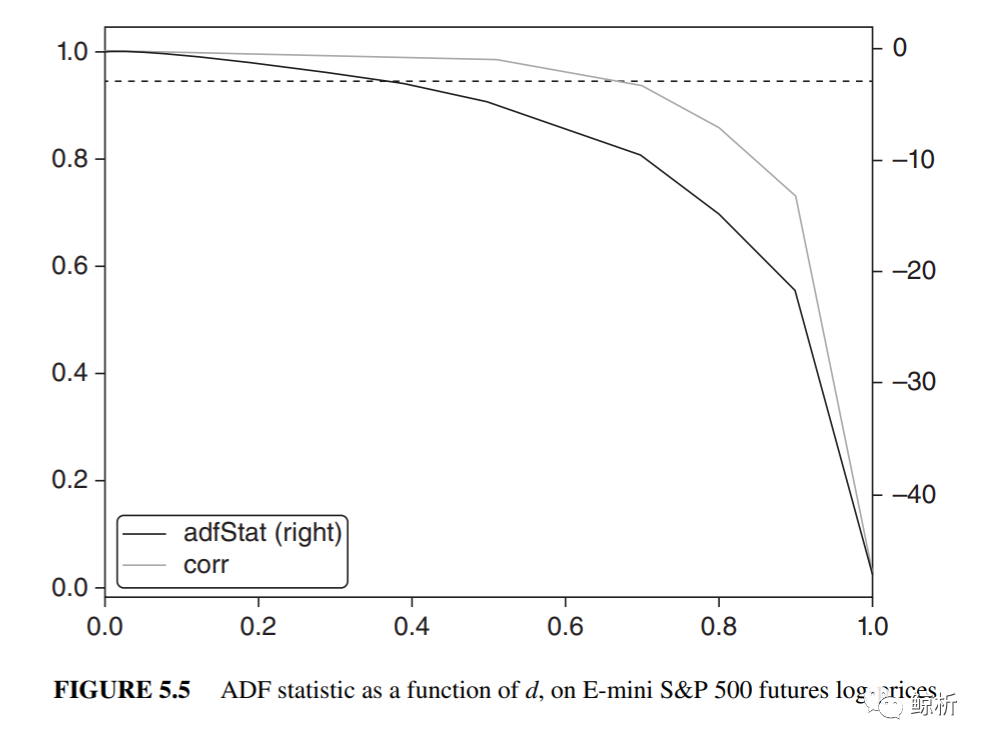

上图的右侧 y 轴表示基于 close price 取对数计算的 ADF 统计量，横坐标是。

所以，实际情况当中，我们可以按照以下 4 步来进行：

计算时间序列的累计和，确认序列的平稳程度，以及是否需要差分
使用不同的 计算 FFD(d) 序列，如果序列极其不平稳，那么应该首选趋于 0 的小数
确定一个能使得 FFD(d) 的 ADF test 统计量的 p 值低于 5% 的 d（一般小于0.6）
使用 FFD(d) 序列作为新的预测特征

小结

OK，那么关于第五章的分数阶差分特征的内容就到这里啦，希望对大家关于 “金融序列在保证平稳性的同时能使得记忆最大化” 这一问题上有新的理解，希望大家多多写写代码，试试不同参数，说不定会有意想不到的效果！下期见~

感谢阅读爱心文末动态分割线分隔符

简单色块边框扫码关注二维码

第五章 分数阶差分特征（上）
